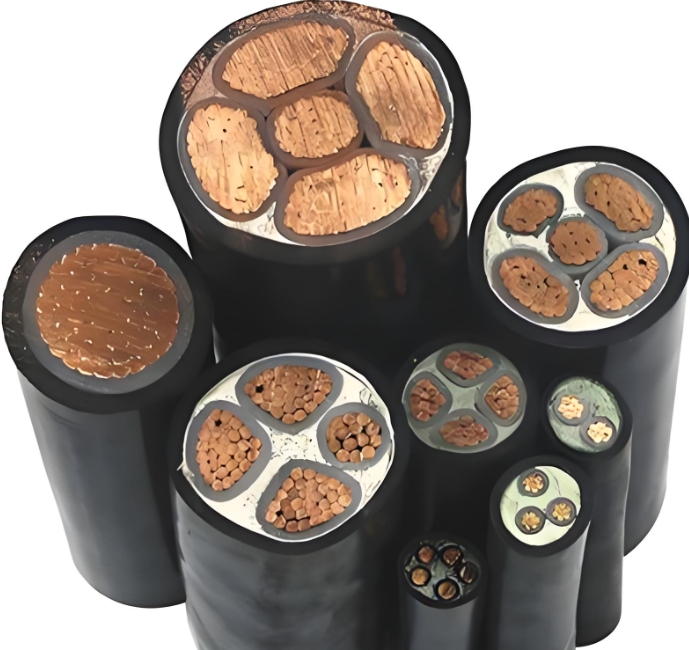

南方一線電纜實驗時應緊記三要素

什么是熱延伸實驗

    熱延伸實驗是將交聯后的電纜絕緣和護套資料，在熱和負重作用下，來丈量絕緣和護套資料的伸長率和*變形率的實驗，以確認資料的性質或查驗資料的交聯程度。實驗時應緊記三要素：溫度、負重、時刻，缺一不可。

     電線電纜絕緣資料大體分為聚氯乙烯、聚乙烯、交聯聚乙烯、橡皮料、乙丙橡膠料等，進行熱延伸實驗的資料有交聯聚乙烯絕緣、硫化橡皮絕緣、橡皮混合物護套電纜、橡皮絕緣電纜、氯丁混合物或其他適當?shù)慕M成彈性護套電纜等。交聯聚乙烯以其杰出的電氣功能、加工功能和穩定的化學功能，且介質損耗低、無毒等特色，使其一面世就成為電力電纜絕緣資料的重要挑選。

     熱延伸實驗是電線電纜行業廣泛應用的丈量交聯度的目標，該實驗?zāi)芸焖贉y定交聯度，在生產中常常依據熱延伸目標進行參數的調整，一起也是電網企業入網檢測的一項重要實驗。本文主要以交聯聚乙烯絕緣熱延伸實驗為例進行講解。

     本次實驗按照規范GB/T 2951.21-2008《電纜和光纜絕緣和護套資料通用實驗方法 第21部分：彈性體混合料專用實驗方法-耐臭氧實驗-熱延伸實驗-浸礦物油實驗》進行實驗，實驗相關內容如下：

電力電纜熱延伸實驗概述

1.取樣，試樣制備及其截面積的測定

從每一個試樣上切取兩個絕緣樣段，按GB/T 2951.11-2008第9章規定的實驗方法制備啞鈴試件及丈量截面積。啞鈴試件應去除所有凸脊和/或半導電層后從絕緣和護套內層制取。

試片厚度應在0.8mm-2.0mm之間，假如不能制備0.8mm厚的試片，則答應其zui小厚度為0.6mm。在每個大啞鈴試件中部標上20mm的標志線，在每個小啞鈴試件中部標上10mm的標志線。

2.實驗設備

①實驗應在自然通風烘箱中進行；

②在烘箱內每一試件應從上夾頭懸掛下來，用下夾頭夾住，并鄙人夾頭上加重物。

3.實驗步驟

①試件應懸掛在烘箱中，下夾頭加重物。所產生的作用力按有關電纜產品規范中對相關資料的規定。懸掛過程應盡或許快以使烘箱開門時刻zui短；

②當烘箱溫度回升到規定溫度（zui好在5min之內），試件在烘箱中再堅持10min后，丈量符號線間間隔并計算伸長率。假如烘箱沒有觀察窗而把門打開進行丈量，則應在打開門后30s內丈量結束。如有爭議，實驗應在帶觀察窗的烘箱內進行，而且不打開箱門丈量；

③然后從試件上免除拉力（鄙人夾頭處把試樣剪斷），并將試件留在烘箱中康復，試件保留在烘箱中5min。或許等到烘箱溫度回升到規定的溫度，取較長時刻。然后從烘箱中取出試件，慢慢冷卻至室溫，再次丈量符號線間的間隔。

注：實驗過程中采納適當?shù)姆雷o(hù)措施以防止熱夾子、負載和試件有或許造成的損傷。

4.成果評定

①在規定溫度下負重10min后，伸長率的中心值應不大于有關電纜產品規范的規定；

②試件從烘箱內取出冷卻后符號線間間隔的增加量的中心值對試件放入烘箱前該間隔的百分比應不大于有關電纜產品規范的規定。

依據載荷下伸長率中心值和冷卻后*伸長率中心值來判定試樣是否合格，驗證了電纜交聯聚乙烯資料絕緣層的交聯程度是否合格。
